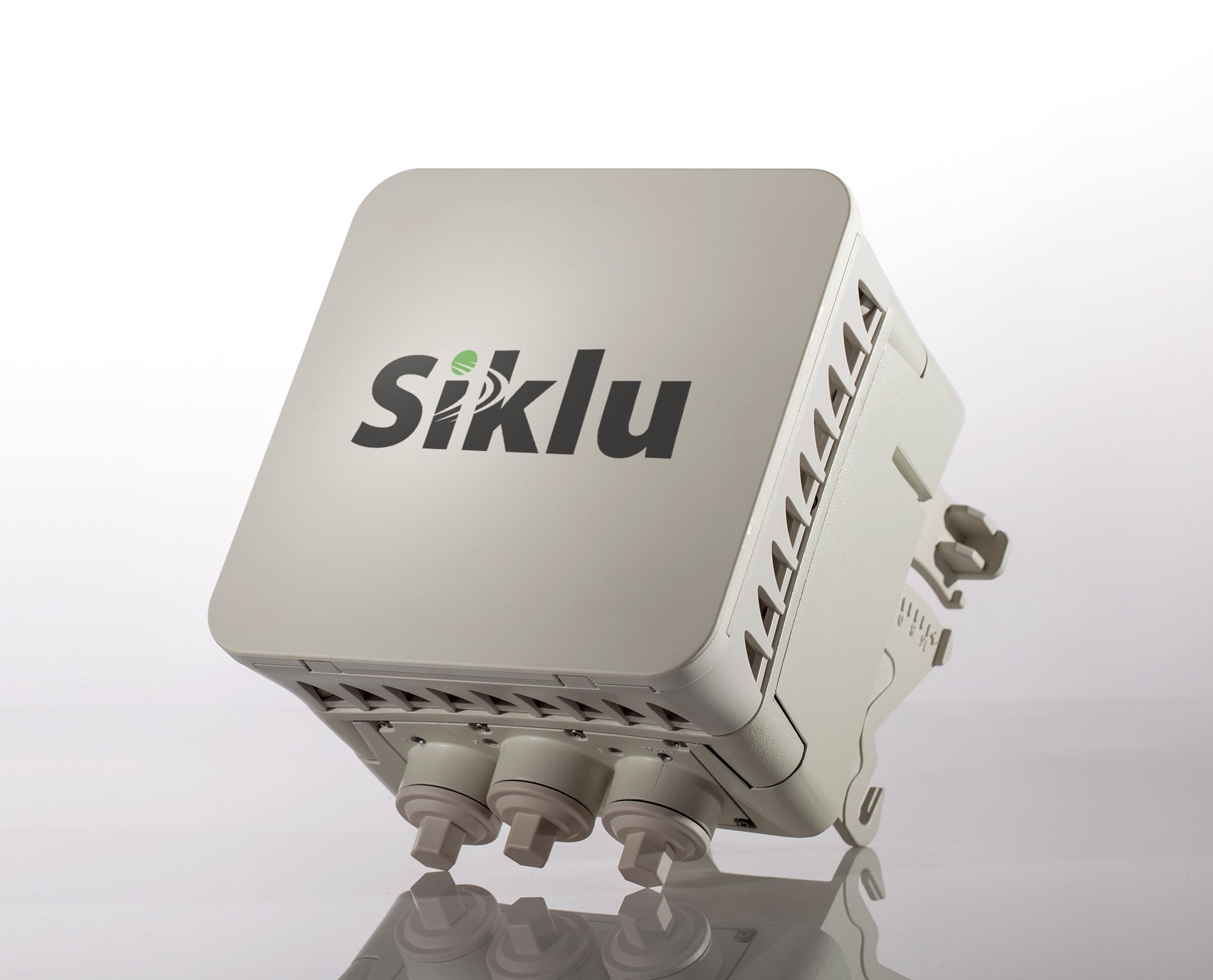

EH-700TX/710TX/710T

Entry Level TDD spoje 70 GHz kompaktních rozměrů

E-band radio on the street - Kompaktní řada spojů s malými rozměry a hmotností s kapacitou až 1 Gbps. Spoje využívají technologii TDD, která je efektivnější ve využití pásma při asymetrickém druhu provozu. Základní model EH-700TX poskytuje kapacitu až 200 Mbps, EH-710TX až 1 Gbps a model EH-710T přidává operátorské funkcionality. Spoje jsou vhodné pro připojení kamer, Wi-Fi Hotspotů, firemních zákazníků nebo jako krátké vysokokapacitní spoje. Maximální délka spoje je 800 m/1.200 m (200 Mbps/1 Gbps)

  EH-700TX EH-710TX EH-710T
Pracovní pásmo/Duplexing 71-76GHz, TDD 71-76GHz, TDD 71-76GHz, TDD
Modulace (Min./Max.) BPSK/QAM16 BPSK/QAM64 BPSK/QAM64
Channel Bandwidth (MHz) 125/250/500 125/250/500 125/250/500
Kapacita (Basic/Max.) 100/200 Mbps HD (Aggregated) 700/1000 Mbps HD (Aggregated) 100/1000 Mbps HD (Aggregated)
Symetrie Down/Up 50:50 + 75:25 50:50 + 75:25 50:50 + 75:25
Tx power (dBm) +5 +5 +5
Porty 3xGE RJ-45 3xGE RJ-45 3xGE RJ-45
Anténa Int.: 16cm Int.: 16cm Int.: 16cm
Ethernet extended function - - Ano
Synchronní Ethernet - - Ano
Napájení PoE+ (IEEE 802.3at), 26W PoE+ (IEEE 802.3at), 26W PoE+ (IEEE 802.3at), 26W
PoE Out 802.3at (26+26, 40+13, 50+0W) 802.3at (26+26, 40+13, 50+0W) 802.3at (26+26, 40+13, 50+0W)
Max.délka spoje - pro max. kapacitu, max. šířku pásma, dostupnost 99,99% (0,5/1/2ft) 1200m/-/- (200 Mbps) 1000m/-/- (700 Mbps)
800m/-/- (1 Gbps)
800m/-/- (1 Gbps)
Eshop

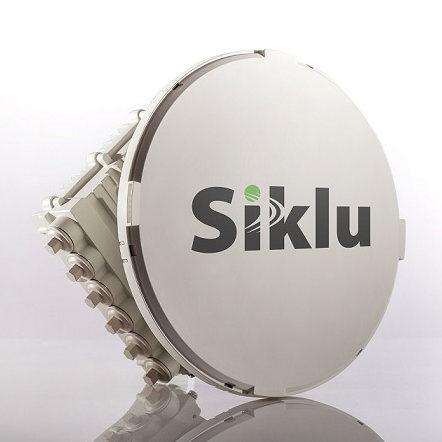

EH-1200TX/T

Nejrozšířenější 70 GHz TDD spoje s kapacitou 700 Mbps/1 Gbps

Most deployed millimeter wave radion in the world - TDD spoje s kapacitou až 1 Gbps určené pro last-mile a backhaul trasy. U instalací na vysokých stožárech využijete připojení optickým vláknem a DC napájení. Jednotky využívají extrení 31 cm nebo 65 cm antény pro dosažení různých délek spojů. Základní model EH-1200TX-v100 poskytuje kapacitu až 200 Mbps, EH-1200TX až 1 Gbps a model EH-1200T přidává operátorské funkcionality. Maximální délka spoje je 2.700 m/1.200 m (200 Mbps/1 Gbps).

  EH-1200TX-v100 EH-1200TX EH-1200T
Pracovní pásmo/Duplexing 71-76GHz, TDD 71-76GHz, TDD 71-76GHz, TDD
Modulace (Min./Max.) BPSK/QAM16 BPSK/QAM64 BPSK/QAM64
Channel Bandwidth (MHz) 125/250/500 125/250/500 125/250/500
Kapacita (Basic/Max.) 100/200 Mbps HD (Aggregated) 700/1000 Mbps HD (Aggregated) 100/1000 Mbps HD (Aggregated)
Symetrie Down/Up 50:50 + 75:25 50:50 + 75:25 50:50 + 75:25
Tx power (dBm) +5 +5 +5
Porty 2xGE RJ-45 + 2x GE SFP 2xGE RJ-45 + 2x GE SFP 2xGE RJ-45 + 2x GE SFP
Anténa Ext.: 31cm; 65cm Ext.: 31cm; 65cm Ext.: 31cm; 65cm
Ethernet extended function - - Ano
Synchronní Ethernet - - Ano
Napájení PoE+ (IEEE 802.3at), 26W
DC: ±36+57VDC
PoE+ (IEEE 802.3at), 26W
DC: ±36+57VDC
PoE+ (IEEE 802.3at), 26W
DC: ±36-57VDC
PoE Out 802.3af (26W) 802.3af (26W) 802.3af (26W)
Max.délka spoje - pro max. kapacitu, max. šířku pásma, dostupnost 99,99% (0,5/1/2ft) -/1800/2700m (200 Mbps) -/1500/2400m (700 Mbps)
-/1200/2100m (1 Gbps)
-/1200/2100m (1 Gbps)
Eshop

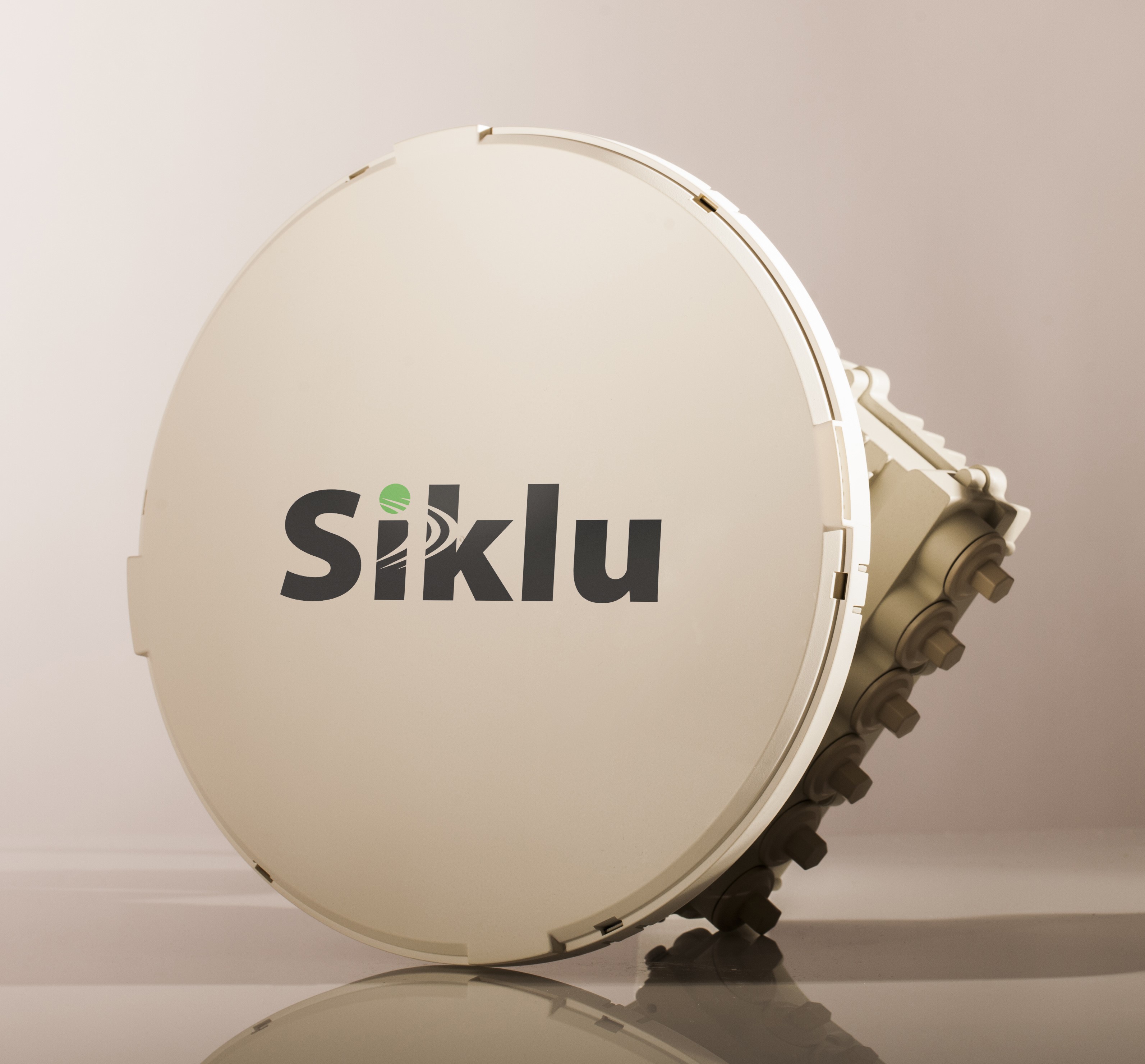

EH-1200FX/F

Gigabitové Full-Duplex spoje v E-Band pásmu

Carrier grade performance - FDD spoje s kapacitou 1 Gbps určené pro páteřní trasy s požadavky na symetrický přenos. U instalací na vysokých stožárech využijete připojení optickým vláknem a DC napájení. Jednotky využívají 31 cm nebo 65 cm antény pro dosažení různých délek spojů. Základní model EH-1200FX poskytujeFull-Duplex kapacitu 1 Gbps, EH-1200F+C4 přidává operátorské funkcionality. Maximální délka spoje je 1.600 m/2.400 m (31/65 cm anténa).

  EH-1200FX EH-1200F
Pracovní pásmo/Duplexing 71-76/81-86 GHz, FDD 71-76/81-86 GHz, FDD
Modulace (Min./Max.) BPSK/QAM64 BPSK/QAM64
Channel Bandwidth (MHz) 250/500 250/500
Kapacita (Basic/Max.) 1000/1000 Mbps FD 100/1000 Mbps FD
Symetrie Down/Up Symetrický Symetrický
Tx power (dBm) +7 +7
Porty 2xGE RJ-45 2xGE RJ-45 + 2x GE SFP
Anténa Int. 31cm; Ext. 65cm Int. 31cm; Ext. 65cm
Ethernet extended function - Ano
Synchronní Ethernet - Ano
Napájení PoE+ (IEEE 802.3at), 40W PoE+ (IEEE 802.3at), 40W
DC: ±36-57VDC
PoE Out - -
Max.délka spoje - pro max. kapacitu, max. šířku pásma, dostupnost 99,99% (0,5/1/2ft) -/1600/2400m (1 Gbps) -/1600/2400m (1 Gbps)
Eshop

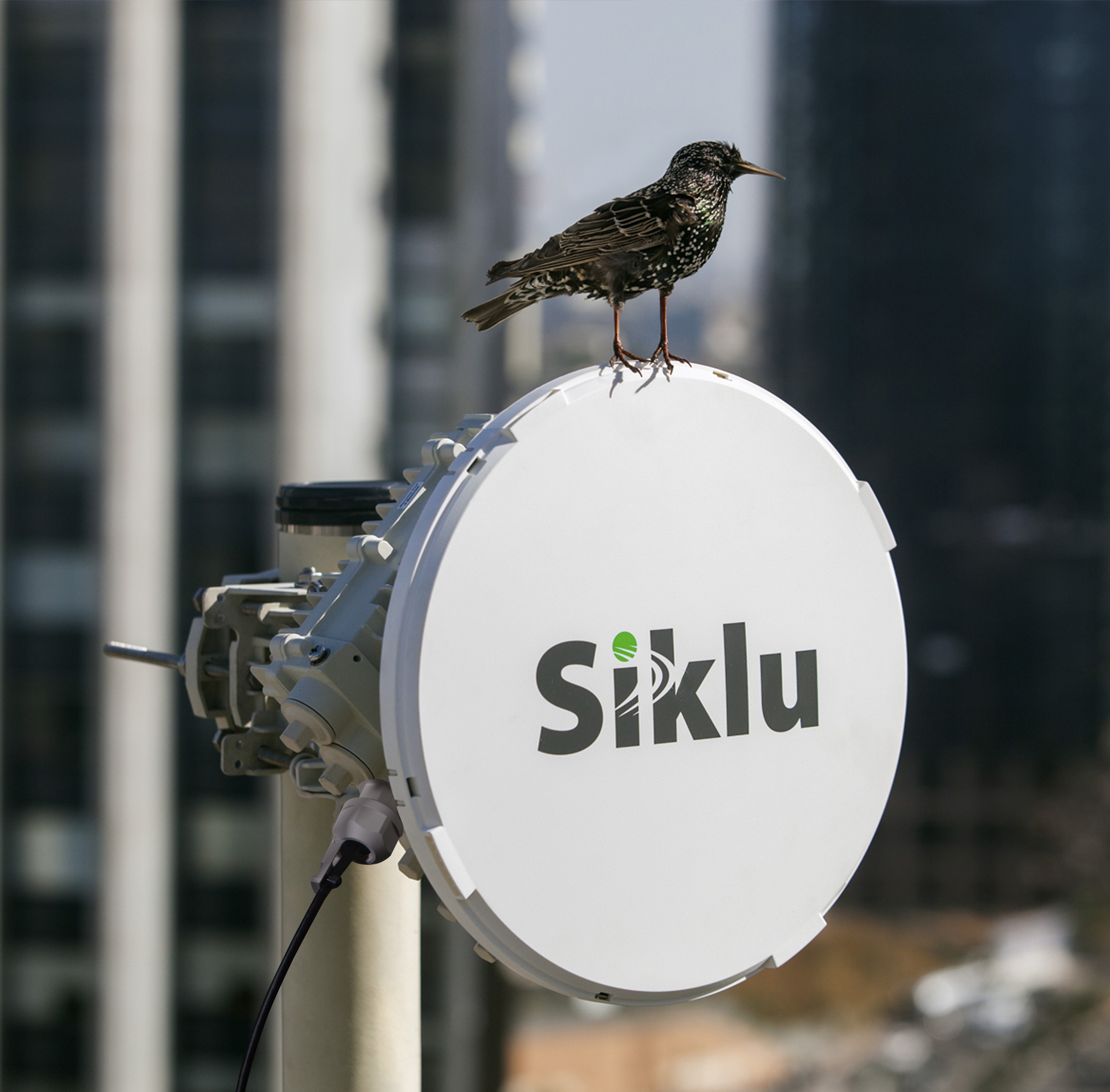

EH-2200FX/F

2 Gbps Full-Duplex Backhaul spoje 70/80 GHz

2-Gigabit Fiber-Like Performance - FDD spoje s kapacitou 2 Gbps určené pro páteřní trasy jako alternativa k optickým linkám. Jednotky využívají externí 31 cm nebo 65 cm antény pro dosažení různých délek spojů. Základní model EH-2200FX poskytujeFull-Duplex kapacitu 2 Gbps, EH-2200F přidává operátorské funkcionality. Maximální délka spoje je 1.400 m/2.300 m (31/65 cm anténa).

  EH-2200FX EH-2200F
Pracovní pásmo/Duplexing 71-76/81-86 GHz, FDD 71-76/81-86 GHz, FDD
Modulace (Min./Max.) BPSK/QAM32 BPSK/QAM32
Channel Bandwidth (MHz) 250/500 250/500
Kapacita (Basic/Max.) 1000/2000 Mbps FD 100/2000 Mbps FD
Symetrie Down/Up Symetrický Symetrický
Tx power (dBm) +11 +11
Porty 2xGE RJ-45 + 2x GE SFP 2xGE RJ-45 + 2x GE SFP
Anténa Ext.: 31cm; 65cm Ext.: 31cm; 65cm
Ethernet extended function - Ano
Synchronní Ethernet - Ano
Napájení PoE+ (IEEE 802.3at), 45W PoE+ (IEEE 802.3at), 45W
DC: ±36-57VDC
PoE Out 802.3af (13 W) 802.3af (13 W)
Max.délka spoje - pro max. kapacitu, max. šířku pásma, dostupnost 99,99% (0,5/1/2ft) -/1400/2300m (2 Gbps) -/1400/2300m (2 Gbps)
Eshop

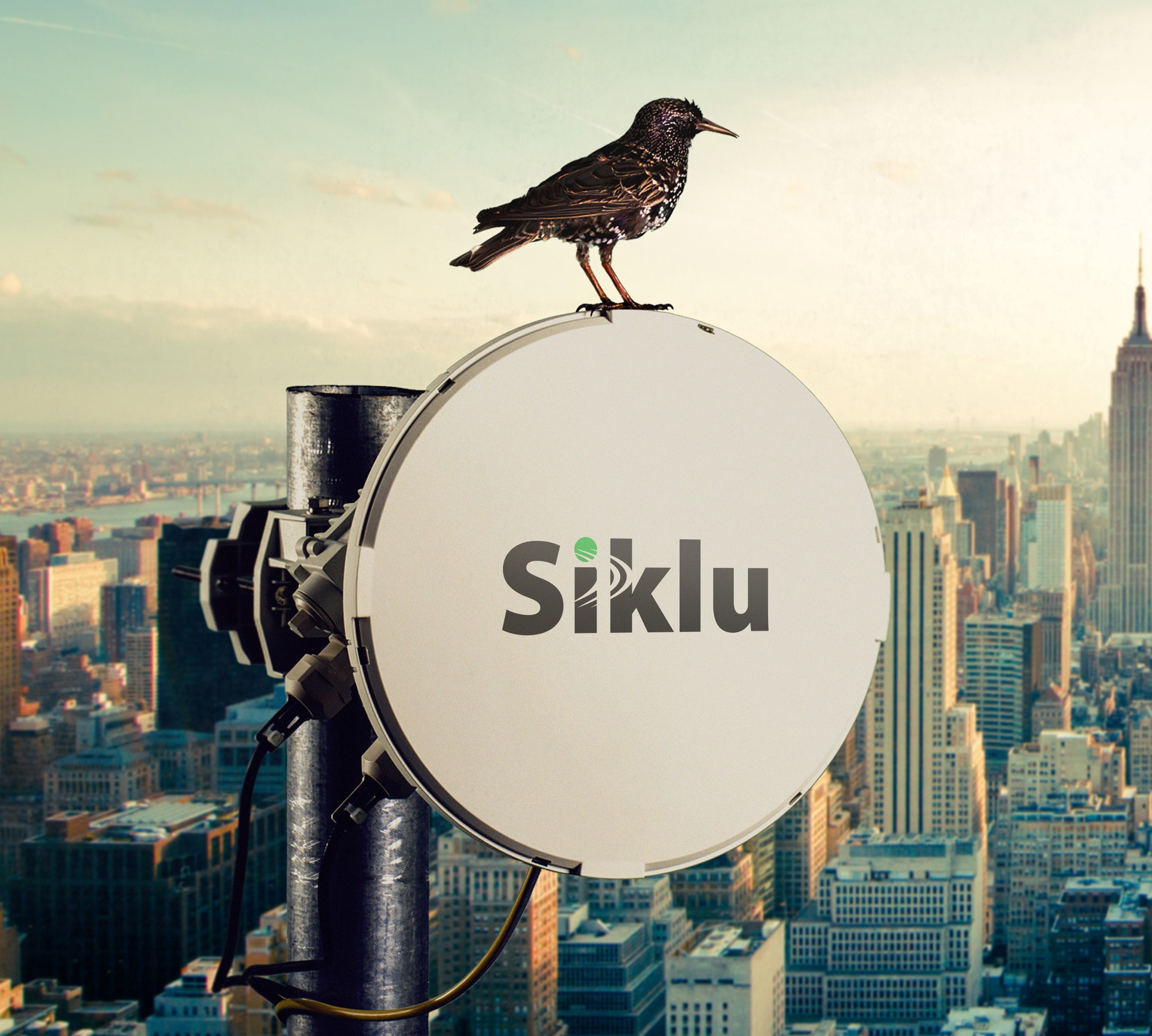

EH-2500FX/F

2 Gbps Full-Duplex spoje 70/80 GHZ na delší vzdálenosti

2-Gigabit Fiber-Like Performance pro větší vzdálenosti- FDD spoje s kapacitou 2 Gbps určené pro páteřní trasy jako alternativa k optickým linkám. Vyšší výstupní výkon umožňuje o 50% větší délky spojů. Jednotky využívají externí 31 cm nebo 65 cm antény pro dosažení různých délek spojů. Základní model EH-2500FX poskytujeFull-Duplex kapacitu 2 Gbps, EH-2500F přidává operátorské funkcionality. Maximální délka spoje je 2.400 m/3.400 m (31/65 cm anténa).

  EH-2500FX EH-2500F
Pracovní pásmo/Duplexing 71-76/81-86 GHz, FDD 71-76/81-86 GHz, FDD
Modulace (Min./Max.) BPSK/QAM32 BPSK/QAM32
Channel Bandwidth (MHz) 250/500/750/1250 250/500/750/1250
Kapacita (Basic/Max.) 1000/2000 Mbps FD 100/2000 Mbps FD
Symetrie Down/Up Symetrický Symetrický
Tx power (dBm) +18,5 +18,5
Porty 2xGE RJ-45 + 2x GE SFP 2xGE RJ-45 + 2x GE SFP
Anténa Ext.: 31cm; 65cm Ext.: 31cm; 65cm
Ethernet extended function - Ano
Synchronní Ethernet - Ano
Napájení PoE+ (IEEE 802.3at), 45W PoE+ (IEEE 802.3at), 45W
DC: ±36-57VDC
PoE Out 802.3af (13 W) 802.3af (13 W)
Max.délka spoje - pro max. kapacitu, max. šířku pásma, dostupnost 99,99% (0,5/1/2ft) -/2400/3400m (2 Gbps) -/2400/3400m (2 Gbps)
Eshop

EH-5500FD

5 Gbps Full-Duplex Backhaul spoj 70/80 GHz s 10GE rozhraním

5-Gigabit Fiber-Like Performance- FDD spoj s kapacitou 5 Gbps určený pro páteřní trasy jako alternativa k optickým linkám. Spoj se vyznačuje minimální latencí řádu jednotek µs. Jednotky využívají externí 31 cm nebo 65 cm antény pro dosažení různých délek spojů. EH-5500FD poskytujeFull-Duplex Layer 1 kapacitu 5 Gbps, pro připojení do sítě používá vysokorachlostí 10GE SFP+ optický port. Maximální délka spoje je 1.600 m/2.500 m (31/65 cm anténa).

  EH-5500FD
Pracovní pásmo/Duplexing 71-76/81-86 GHz, FDD
Modulace (Min./Max.) BPSK/QAM32
Channel Bandwidth (MHz) 1250
Kapacita (Basic/Max.) 2000/5000 Mbps FD
Symetrie Down/Up Symetrický
Tx power (dBm) +16
Porty 2x 10GE SFP+ 1x GE RJ-45 (management)
Anténa Ext.: 31cm; 65cm
Ethernet extended function -
Synchronní Ethernet -
Napájení PoE+ (IEEE 802.3at), 45W (via management port)
DC: ±36-57VDC
PoE Out -
Max.délka spoje - pro max. kapacitu, max. šířku pásma, dostupnost 99,99% (0,5/1/2ft) -/1600/2500m (5 Gbps)
Eshop

EH-500TX/600TX/600T

Kompaktní TDD spoje pro volné pásmo 60 GHz s kapacitou až 1 Gbps

Street level connectivity - Kompaktní řada 60 GHz spojů s malými rozměry a hmotností s kapacitou až 1 Gbps. Spoje využívají technologii TDD, která je efektivnější ve využití pásma při asymetrickém druhu provozu. Základní model EH-500TX poskytuje kapacitu až 200 Mbps, EH-600TX až 1 Gbps a model EH-600T přidává operátorské funkcionality. Spoje jsou vhodné pro připojení kamer, Wi-Fi Hotspotů, firemních zákazníků nebo jako krátké vysokokapacitní spoje. Maximální délka spoje je 800 m/500 m (200 Mbps/1 Gbps).

  EH-500TX EH-600TX EH-600T
Pracovní pásmo/Duplexing 57-66GHz, TDD 57-66GHz, TDD 57-66GHz, TDD
Modulace (Min./Max.) BPSK/QAM64 BPSK/QAM64 BPSK/QAM64
Channel Bandwidth (MHz) 125/250/500 125/250/500 125/250/500
Kapacita (Basic/Max.) 100/200 Mbps HD (Aggregated) 500/1000 Mbps HD (Aggregated) 100/1000 Mbps HD (Aggregated)
Symetrie Down/Up 50:50 + 75:25 50:50 + 75:25 50:50 + 75:25
Tx power (dBm) +5 +5 +5
Porty 3xGE RJ-45 3xGE RJ-45 3xGE RJ-45
Anténa Int.: 16cm Int.: 16cm Int.: 16cm
Ethernet extended function - Ano Ano
Synchronní Ethernet - - Ano
Napájení PoE+ (IEEE 802.3at), 26W PoE+ (IEEE 802.3at), 26W PoE+ (IEEE 802.3at), 26W
PoE Out 802.3at (max. 40+26W) 802.3at (26+26, 40+13, 50+0W) 802.3at (26+26, 40+13, 50+0W)
Max.délka spoje - pro max. kapacitu, max. šířku pásma, dostupnost 99,99% (0,5/1/2ft) 800m/-/- (200 Mbps) 500m/-/- (1 Gbps) 500m/-/- (1 Gbps)
Eshop
